เครื่องแลกเปลี่ยนความร้อนแบบท่อความร้อนเพื่อการระบายอากาศและลดความชื้น

เครื่องแลกเปลี่ยนความร้อนแบบท่อความร้อนจะถ่ายเทความร้อนตามการเปลี่ยนเฟสแทนที่จะโดยการสัมผัสโดยตรง ภายในท่อที่ปิดสนิทแต่ละท่อ ของเหลวระเหยจะระเหยที่ปลายร้อนและควบแน่นที่ปลายเย็น นำพลังงานไปทั่วการแยกทางกายภาพโดยไม่มีอะไรรั่วไหลและไม่มีอะไรเคลื่อนไหว ซึ่งทำให้มีคุณสมบัติสามประการคือค่าระบบระบายอากาศ: ไม่มีชิ้นส่วนที่เคลื่อนไหว ไม่มีวงจรน้ำให้แข็งตัวหรือรั่ว และมีอายุการใช้งานยาวนาน

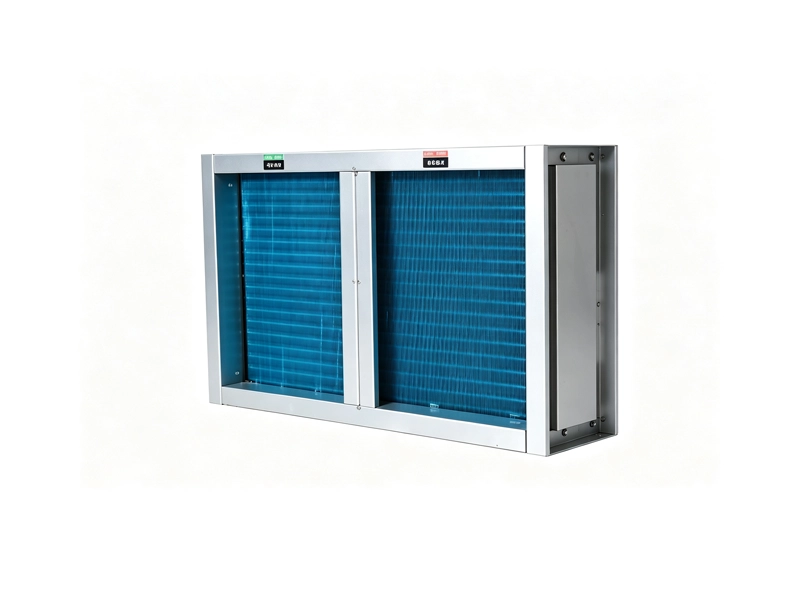

การกำหนดค่าท่อความร้อนแบบแรงโน้มถ่วง

เครื่องแลกเปลี่ยนความร้อนท่อความร้อนแบบแรงโน้มถ่วง โดยทั่วไปจะใช้การกำหนดค่าท่อความร้อนแบบแรงโน้มถ่วง เมื่อปลายร้อนหรือส่วนคอยล์เย็นดูดซับความร้อนจากกระแสลมร้อนที่ไหลผ่าน ไอระเหยที่มีความอิ่มตัวสูงที่เกิดจากของเหลวระเหยภายในท่อจะไหลไปทางปลายเย็นซึ่งก็คือส่วนคอนเดนเซอร์ กระแสลมเย็นจะดูดซับความร้อนที่ปล่อยออกมาจากไอและทำให้เกิดการควบแน่น และคอนเดนเสทที่เกิดขึ้นจะกลับสู่ส่วนเครื่องระเหยตามแรงโน้มถ่วง ซึ่งจะทำให้วงจรการระเหยไปสู่การควบแน่นเสร็จสมบูรณ์และด้วยกระบวนการแลกเปลี่ยนความร้อนทั้งหมด

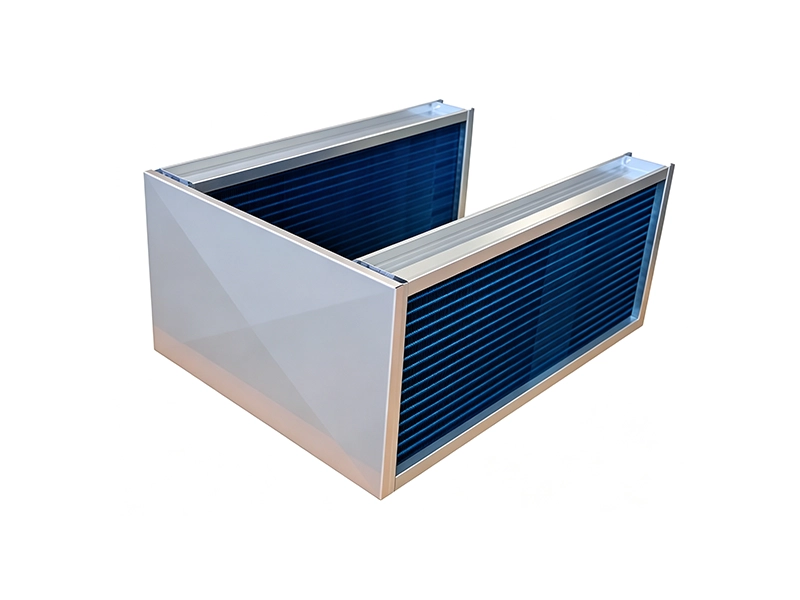

การกำหนดค่าประเภท U สำหรับการลดความชื้น

ใน เครื่องแลกเปลี่ยนความร้อนแบบท่อความร้อนแบบลดความชื้นแบบ U ทั้งส่วนเครื่องระเหยและส่วนคอนเดนเซอร์จะถูกจัดเรียงในแนวนอน โดยวางตำแหน่งไว้ที่ทั้งสองด้านของเครื่องระเหยของหน่วยจัดการอากาศ ตามลำดับ โดยส่วนเครื่องระเหยและคอนเดนเซอร์เชื่อมต่อกันด้วยท่อทองแดง เลย์เอาต์นี้ทำให้ยูนิตสามารถรองรับโหลดทั้งแบบสมเหตุสมผลและแบบแฝง ซึ่งเป็นสาเหตุว่าทำไมจึงปรากฏในแพ็คเกจยูนิตจัดการอากาศซึ่งคอยล์มีแนวโน้มที่จะเกิดน้ำแข็งได้ง่าย

การเลือกระหว่างแรงโน้มถ่วงและประเภท U

ข้อกำหนด การกำหนดค่า เหตุผล
นำความร้อนกลับคืนมาจากอากาศเสียในระบบระบายอากาศ ท่อความร้อนแบบแรงโน้มถ่วง แกนแบบพาสซีฟธรรมดาที่ไม่จำเป็นต้องจัดการคอนเดนเสท
ลดความชื้นของอากาศที่จ่ายให้กับหน่วยจัดการอากาศ ประเภท U เครื่องระเหยและคอนเดนเซอร์ตั้งอยู่ทั้งสองด้านของเครื่องระเหยของ AHU เพื่อรองรับโหลดแฝง
หลีกเลี่ยงความเสี่ยงที่น้ำจะรั่วไหลเข้าสู่ท่อ อย่างใดอย่างหนึ่ง สารทำงานถูกปิดผนึกไว้ภายในท่อ
ลดการบำรุงรักษาหลังการติดตั้ง อย่างใดอย่างหนึ่ง ไม่มีชิ้นส่วนที่เคลื่อนไหวและไม่มีวัสดุสิ้นเปลือง ชิ้นส่วน

การใช้งานทั่วไป

เครื่องแลกเปลี่ยนความร้อนแบบท่อความร้อนถูกใช้ในระบบระบายอากาศและระบบปรับอากาศ ณ ที่ใดก็ตามที่ความร้อนไอเสียคุ้มค่าที่จะนำกลับมาใช้ใหม่และไม่ต้องการคอนเดนเสทใน จ่ายอากาศ ปรากฏในการระบายอากาศของโรงพยาบาลและห้องปฏิบัติการ ในอาคารพาณิชย์ที่มีโหลดไอเสียสูง ในการนำความร้อนจากไอเสียกลับมาใช้ในอุตสาหกรรม และหน่วยจัดการอากาศภายในที่ส่วนท่อความร้อนมาแทนที่คอยล์ครีบที่อาจจำเป็นต้องมีการควบคุมการละลายน้ำแข็ง

สิ่งที่ต้องระบุ

  • การจ่ายและการไหลของอากาศเสีย และอุณหภูมิอากาศเสียที่แกนกลางต้องรับมือ
  • ไม่ว่าความต้องการคือการนำความร้อนกลับคืนมาเพียงอย่างเดียว หรือการนำความร้อนกลับคืนมาด้วยการลดความชื้น ซึ่งตัดสินใจระหว่างแรงโน้มถ่วงและรูปแบบ U-type
  • การวางแนวการติดตั้งและพื้นที่ว่างสำหรับส่วนแกนกลาง
  • การป้องกันการกัดกร่อนที่จำเป็นหากกระแสไอเสียเป็นแบบอุตสาหกรรมมากกว่าการระบายอากาศในอาคาร

ส่งหน้าที่และทีมวิศวกรของ ROTER จะยืนยันประเภทแกน การจัดเรียงส่วน และประสิทธิภาพที่คาดหวัง พร้อมด้วยการเขียนแบบมิติสำหรับการติดตั้ง
